案例
真题
（2022年下半年）
试题一（20分）
阅读下列说明和图，回答问题1至问题5，将解答填入答题纸的对应栏内。
【说明】

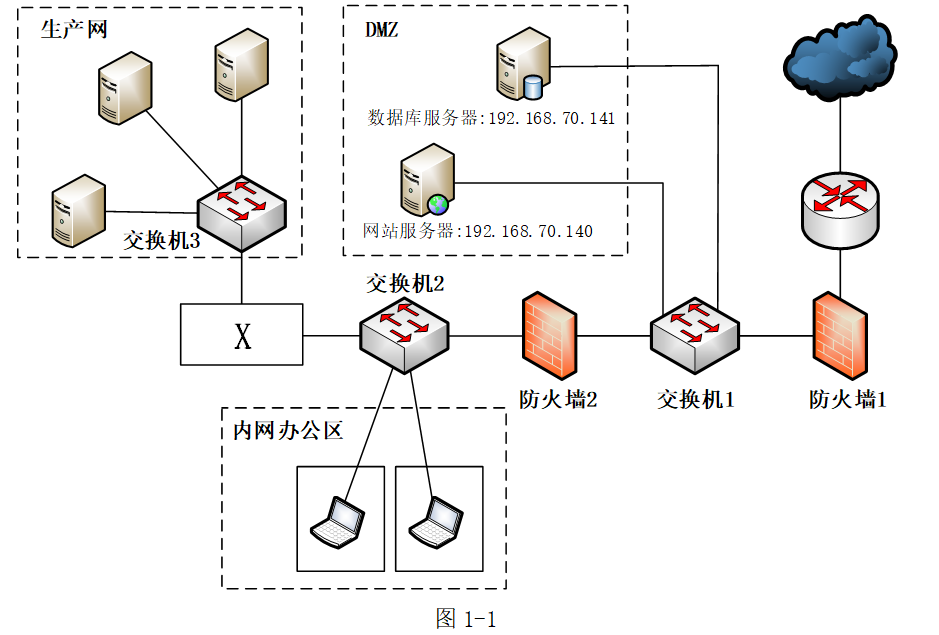

已知某公司网络环境结构主要由三个部分组成，分别是DMZ区、内网办公区和生产区，其拓扑结构如图1-1所示。信息安全部的王工正在按照等级保护2.0的要求对部分业务系统开展安全配置。图1-1当中，网站服务器的IP地址是192.168.70.140，数据库服务器的IP地址是192.168.70.141，信息安全部计算机所在网段为192.168.11.1/24，王工所使用的办公电脑IP地址为192.168.11.2。
【问题1】（2分）
为了防止生产网受到外部的网络安全威胁，安全策略要求生产网和其他网之间部署安全隔离装置，隔离强度达到接近物理隔离。请问图中X最有可能代表的安全设备是什么?
【问题2】（2分）
防火墙是网络安全区域边界保护的重要技术，防火墙防御体系结构主要有基于双宿主主机防火墙、基于代理型防火墙和基于屏蔽子网的防火墙。图1-1拓扑图中的防火墙布局属于哪种体系结构类型?
【问题3】（2分）
通常网络安全需要建立四道防线，第一道是保护，阻止网络入侵;第二道是监测,及时发现入侵和破坏;第三道是响应，攻击发生时确保网络打不垮;第四道是恢复，使网络在遭受攻击时能以最快速度起死回生。请问拓扑图1-1中防火墙1属于第几道防线?
【问题4】（6分）
图1-1中防火墙1和防火墙2都采用Ubuntu系统自带的iptables防火墙，其默认的过滤规则如图1-2所示。
(1)请说明上述防火墙采取的是白名单还是黑名单安全策略。
(2)图1-2显示的是iptables哪个表的信息，请写出表名。
(3)如果要设置iptables防火墙默认不允许任何数据包进入，请写出相应命令。
【问题5】（8分）
DMZ区的网站服务器是允许互联网进行访问的，为了实现这个目标,王工需要对防火墙1进行有效配置。同时王工还需要通过防火墙对网站服务器和数据库服务器进行日常运维。
(1)防火墙1应该允许哪些端口通过?
(2)请编写防火墙1上实现互联网只能访问网站服务器的iptables过滤规则。
(3)请写出王工电脑的子网掩码。
(4)为了使王工能通过SSH协议远程运维DMZ区中的服务器,请编写防火墙2的iptables过滤规则。
