试题二（25分）
阅读以下关于软件系统设计与建模的叙述，在答题纸上回答问题1至问题3。
【说明】
煤炭生产是国民经济发展的主要领域之一，其煤矿的安全非常重要。某能源企业拟开发―套煤矿建设项目安全预警系统，以保护煤矿建设项目从业人员生命安全。本系统的主要功能包括如下(a)~(h)所述。
(a)项目信息维护
(b)影响因素录入
(c)关联事故录入
(d)安全评价得分
(e)项目指标预警分析
(f)项目指标填报
(g)项目指标审核
(h)项目指标确认

【问题1】（9分）

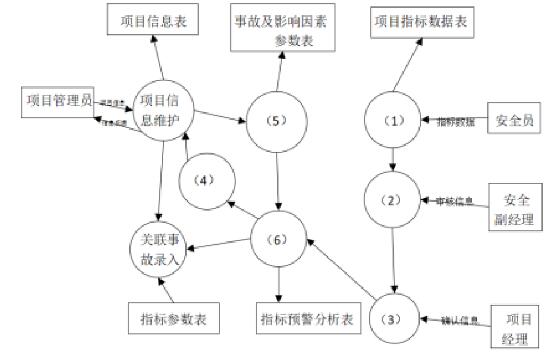

王工根据煤矿建设项目安全预警系统的功能要求，设计完成了系统的数据流图，如图2-1所示。请使用题干中描述的功能(a)~(h)，补充完善空(1)~(6)处的内容，并简要介绍数据流图在分层细化过程中遵循的数据平衡原则。


【问题2】（9分）

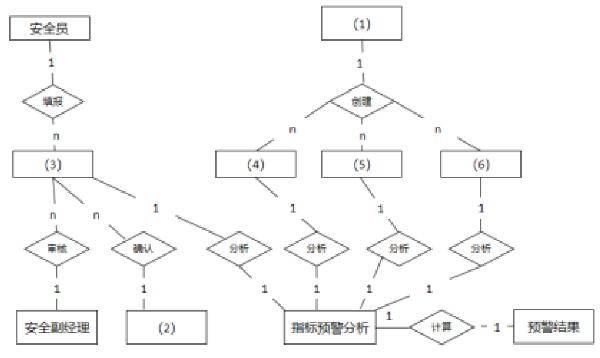

请根据【问题1】中数据流图表示的相关信息，补充完善煤矿建设项目安全预警系统总体ER图(见图2-2)中实体(1)-(6)的具体内容，将正确答案填在答题纸上。

【问题3】（7分）
在结构化分析和设计过程中，数据流图和数据字典是常用的技术手段，请用200字以内的文字简要说明它们在软件需求分析和设计阶段的作用。
