试题四（15分）
阅读以下说明，回答问题1至问题3，将解答填入答题纸对应栏内。
【说明】

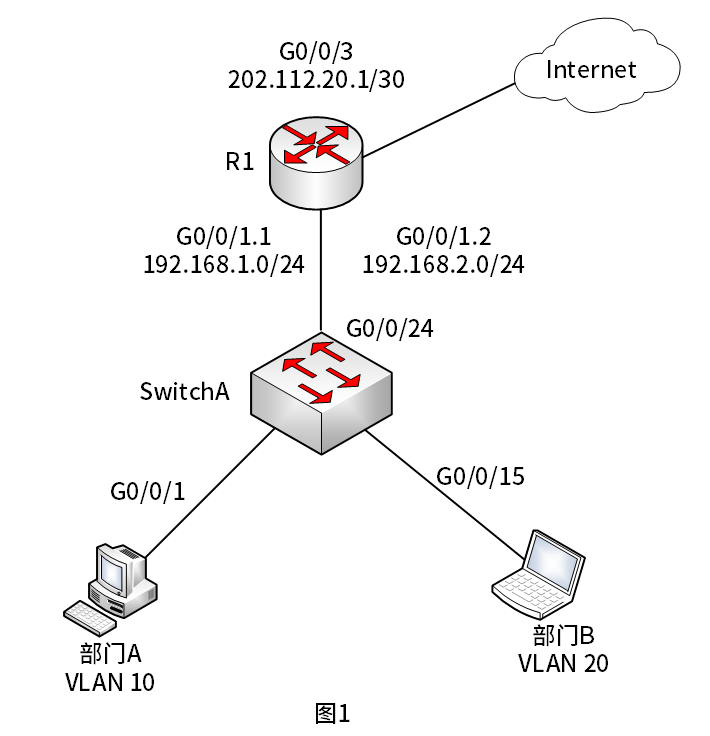

某公司有部门A和部门B两个部门，分别使用C类地址192.168.1.0/24和192.168.2.0/24两个私有地址段，其中部门A为固定办公区域。部门B为移动办公区域。两个部门均有访问互联网的需求。公司网络的拓扑结构示意图如图1所示。


【问题1】（4分）
在SwitchA上为部门A和部门B划分VLAN 10和VLAN20，在R1上采用单臂路由方式实现VLAN间的通信。请将下面的空白补充完整
system-view
R1interface GigabitEthernet0/0/1.1 // (1)
[R1-GigabitEthernet0/0/1.1ip address 192.168.1.254 255.255.255.0
[R1-GigabitEthernet0/0/1.1]dot1g termination vid 10 // (2)
[R1-GigabitEthernet0/0/1.1]arp broadcast enable // (3)
略
为实现网络设计目标，工作人员需要在交换机SwithA上完成了创建VLAN10、VLAN20，为对应VLAN添加接口，设置对应的接口模式;除此以外为确保网络连通，还需要在交换机SwitchA上完成(4)配

【问题2】（7分）

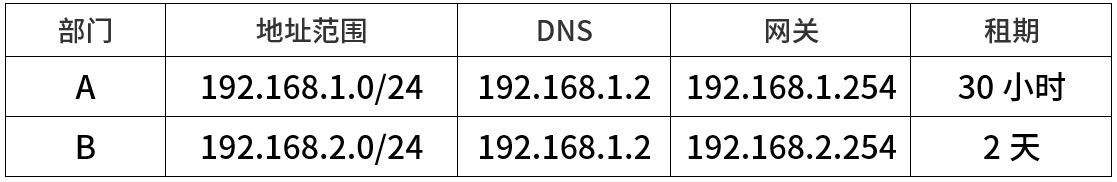

公司计划使用DHCP服务器为两个部门的主机分配IP地址，其主要的配置信息如表1所示
表1

网络工作人员在R1上完成了配置，并测试成功后，输出当前的地址池的配置结果(部分)如下，请将下面的空白补充完整。
ip poolip-pool10
gateway-list 192.168.1.254// (5)
network 192.168.1.0 mask 255.255.255.0//(6)
excluded-ip-address 192.168.1.2 // (7)
dns-list 192.168.1.2//配置DHCP客户端使用的DNS服务器的IP地址
lease day 30 hour 0 minute 0 // (8)
domain-name aa.com //(9)
可以使用(10)命令输出以上配置信息，上述配置信息是对部门(11)配置

【问题3】（4分）
在路由器R1上启用全局DHCP服务，请将下面配置代码补充完整
[R1]dhcp (12)
[R1]interface GigabitEthernet0/0/1.1
[R1-GigabitEthernet0/0/1.1] dhcp (13) globa//接口工作在全局地址池模式
[R1-GigabitEthernet0/0/1.1] quit
[R1]interface GigabitEthernet0/0/3
[R1-GigabitEthernet0/0/3] ip address 202.112.20.1 255.255.255.252
