试题五（15分）
阅读以下说明和C语言代码，回答问题1至问题3，将答案填入答题纸的对应栏内。
【说明】
计算机系统中以字节为单位存储信息，每个地址单元都对应着一个字节。但是在C程序中除了8bit的char型数据外,还有16bit的short型、32bit的int型及long型(要看具体的编译器)。另外，对于16位或者32位的处理器，由于寄存器宽度为多个字节，那么必然存在如何安排多个字节的问题,因此就导致了大端(Big-endian)存储模式和小端(Little-endian)存储模式。问题1是关于大端模式和小端模式方面的问题。
在C语言中，可以用指针变量指向整型变量、字符串、数组、结构变量，也可以指向一个函数，对指针的用法非常灵活，也很容易出错。其中，函数指针变量为较高级的用法。问题2是将函数指针变量应用于设备驱动程序中的问题。
飞腾FT2000-4国产处理器的QSPI(Quad Serial Peripheral Interface),是为外接SPI设备所提供的专用接口，问题3是用C语言编写的关于QSPI设备驱动的部分操作的问题。

【问题1】（4分）

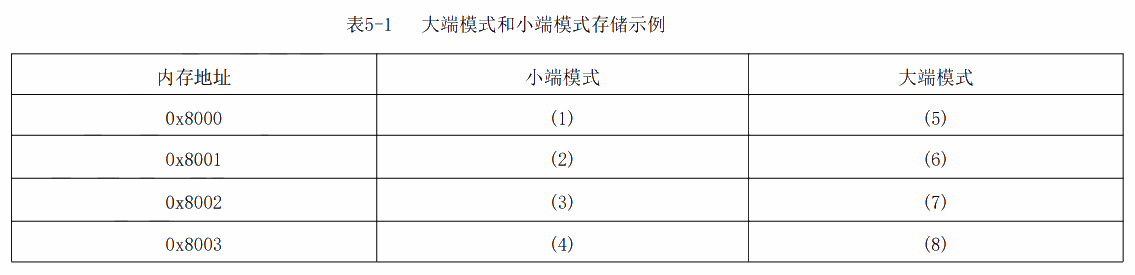

对于一个32bit的十六进制整数0x12345678,在Little-endian模式以及Big-endian模式内存中的存储方式(假设从地址0x8000开始存放)如表5-1所示。请完成表5-1的内容，填写由0x8000到0x8003字段中大端模式和小端模式下的值。


【问题2】（6分）
请用C语言的函数指针变量，对 manage_device 函数进行改造，填写下面C语言代码中的(1)~(4)处的代码，将解答填入答题纸的对应栏内。
#include"stdio.h"
#include"stdlib.h"
extern int sys_status;
extern int Dev_drv1( int arg1, int arg2);
extern int Dev_drv2( int arg1, int arg2);
extern int Dev_drv3( int arg1, int arg2);
extern int Dev_drv4( int arg1, int arg2);
#define NOERROR 0
typedef struct {
int fd;
(1) ;/*函数指针变量说明,变量名用process*/
}TYP_DEV_TAB;
TYP_DEV_TAB dev_tab[50]={{101, Dev_drv1},{99, Dev_drv2},
{80, Dev_drv3},{120, Dev_drv4},};
/*程序*/
void manage_device( int devid, int arg1, int arg2)
{
int place;
int ret;
(2) ;/*函数指针变量说明,局部变量,变量名用ProcAction*/
for(place=0;place<50;place++) {
if( dev_tab[ place]._fd== devid){
(3) ;/*语句1,变量名用ProcAction,得到具体函数的入口地址*/
break;
}
}
if(place>=50)
printf("NO DEVICE fd =%d\n",devid);
(4) ;/*语句2*/
if(ret!=NOERROR)
printf("DEVICE %d error!",devid);
}

【问题3】（5分）
在飞腾FT2000-4国产处理器上,李工利用QSPI(Quad Serial Peripheral Interface)接口外接SPI Flash芯片,设计了针对该SPI Flash的擦除操作函数。
SPI Flash的擦除操作函数实现流程分为2步。
第一步:先对QSPI中的CMD_PORT寄存器的[31:24]位写入使能命令,并置位bit22;再对QSPI中的LD_PORT寄存器写入0x01。
第二步:先对QSPI中的CMD_PORT寄存器的[31:24]位写入 Flash 擦除命令,并置位bit22和bit15;再对ADDR_PORT寄存器中写入要擦除的地址;最后对LD_PORT寄存器写入0x01。

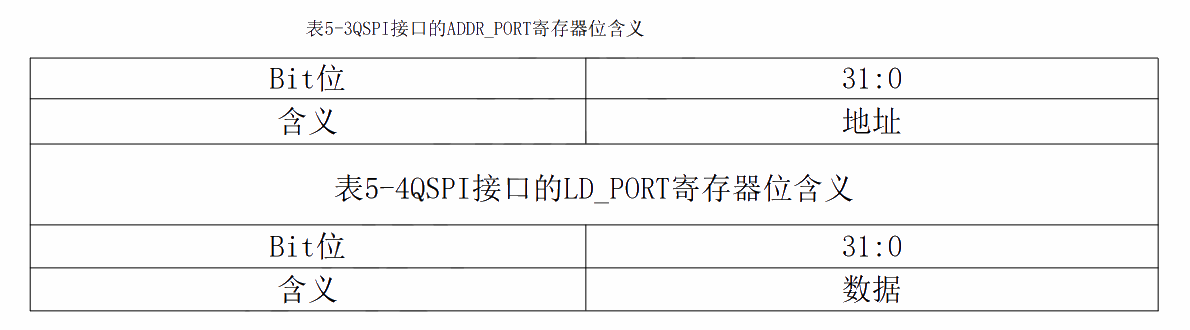

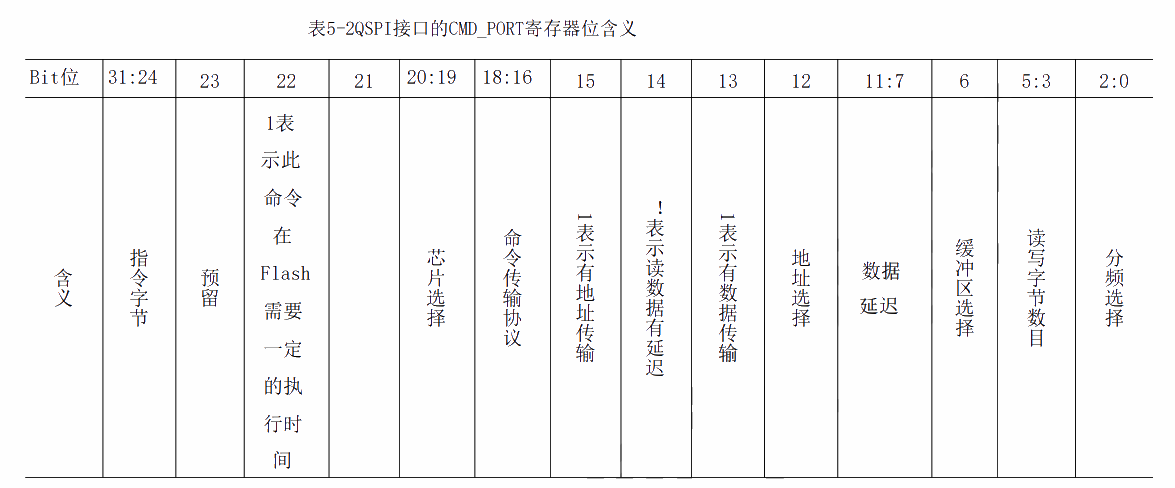

飞腾FT2000-4国产处理器的QSPI中的CMD_PORT、ADDR_PORT、LD_PORT三个寄存器各个bit位对应含义如下表5-2、表5-3和表5-4所示。


李工设计的QSPI Flash擦除函数代码如下：
# define QSPI_ADDR_BASE 0x28014000
# define QSPI_CMD_PORT_ADDR_QSPI_ADDR_BASE+0x10
# define QSPI_ADDR_PORT_ADDR_QSPI_ADDR_BASE+0x14
# define QSPI_LD_PORT_ADDR_QSPI_ADDR_BASE+0x1c
# define QSPI_FLASH_ENABLE_CMD 0x06
# define QSPI_FLASH_ERASE_CMD 0xd8
void QSPI FlashErase( void)
{
unsigned int*p_cmd_port=( unsigned int*)(QSPI_CMD_PORT_ADDR);
unsigned int*p_addr_port=( unsigned int*)(QSPI_ADDR_PORT_ADDR);unsigned int*p_Id
port=( unsigned int*)(QSPI_ID_PORT_ADDR);
(1) ;/ *
第一步：利用移位操作和或运算，
对p_cmd_port 指针,运用QSPI_FLASH_ENABLE_CMD,
对QSPI中的CMD PORT寄存器的[31:24]位写入使能命令,并置位bit22*/
(2) ;/*
第二步:利用p_Id_port 指针,对LDFORT寄存器写入0%01
*/
(3) ;/*
利用移位操作和或运算，
对p_cmd_port 指针,运用QSPI_FLASH_ERASE_CMD,
对QSPI中的CMD_PORT寄存器的[31:24]位写入擦除命令,
并置位bit22和bit15
*/
(4) ;/*利用p_addr_port 指针,对ADDR_PORT寄存器写入0%10000*/
(5) ;/*利用p_Id_port 指针,对LD_PORT寄存器写入0%01*/
}
