题目详情

阅读下列说明，回答问题1至问题3，将解答填入答题纸的对应栏内。

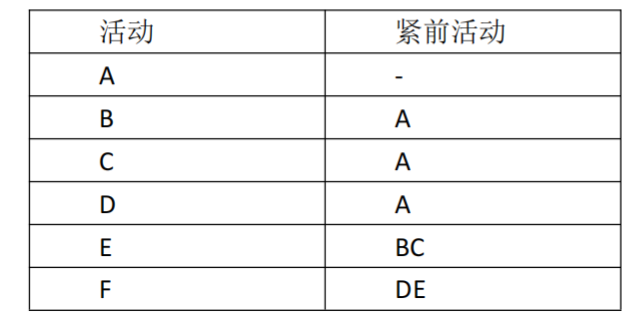

【说明】 信息系统项目包含6个活动，如下表所示：

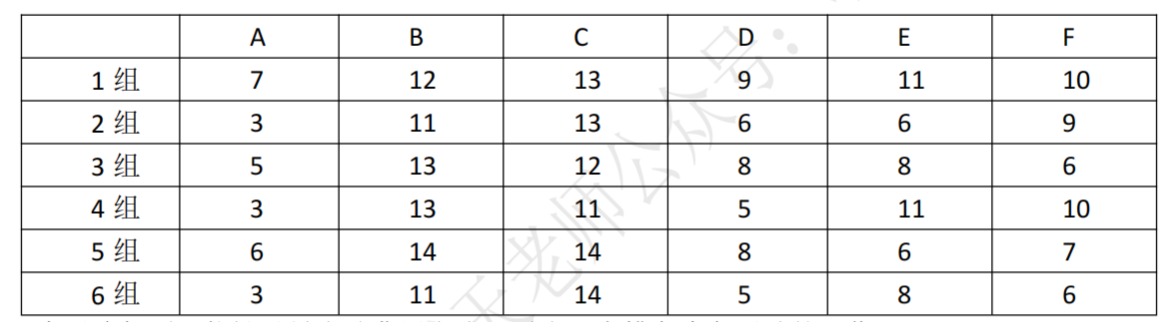

各活动单日费用需0.5万元，这6个活动由6个小组完成，每个小组只能承担一个活动。由于活动性质及每个小组的技术水平不同，他们完成各项活动所需的总费用及时间也不同。各组完成各项活动的总费用（单位万元）如表所示：

为了确保项目能够以最小总费用完成，需合理安排负责各活动的工作。

【问题1】（4分）

请画出项目的单代号网络图。

【问题2】（14分）

请使用运筹学中的指派问题方法确定，总费用最小的小组指派方案，并计算最小总费用。

【问题3】（7分）

根据最小总费用指派方案计算，各活动完成时间，给出关键路径，并计算项目总完成时间。
