试题一（20分）
回答下列问题回答问题1至问题4，将解答填入答题纸对应栏内。
【说明】

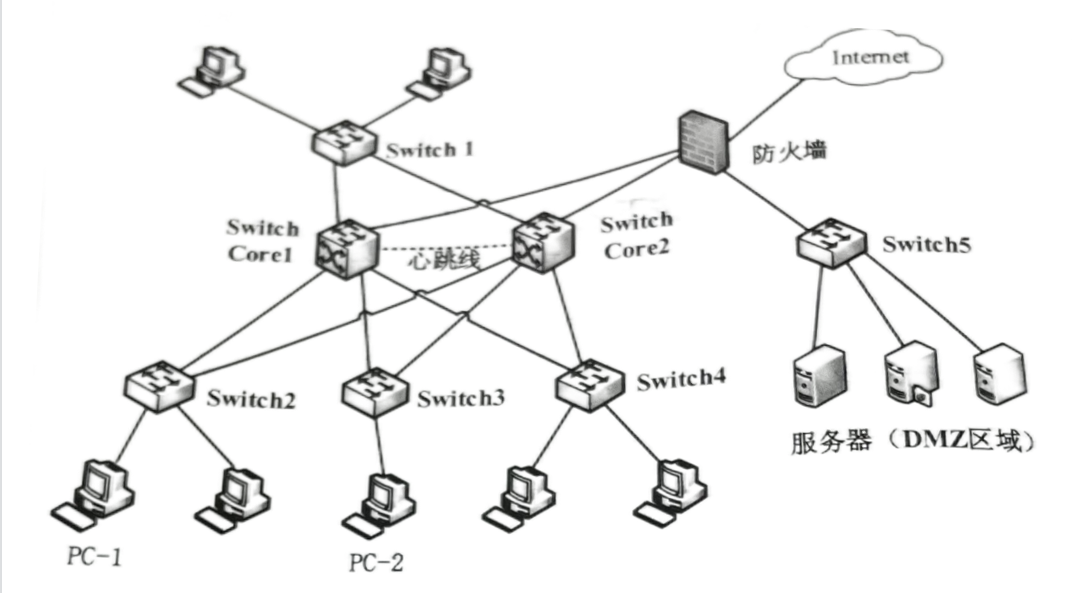

某企业办公楼网络拓扑如图1-1所示，该网络中交换机Switch-Switch4均是二层设备，分布


【问题1】（4分）
该企业办公网络采用172.16.1.0/25地址段，部门终端数量如表1-1所示，请将网络地址规划补充完整。


【问题2】（6分）
(1)简要说明图1-1中干线布线与水平布线子系统分别对应的区间。
(2)在网络线路施工中应遵循哪些规范(至少回答4点)?

【问题3】（6分）
若将PC-1、PC-2划分在同—个VLAN进行通信，需要在相关交换机上做哪些配置?在配置完成后应检查哪些内容?

【问题4】（4分）
(1)简要说明该网络中核心交换机有哪几种冗余配置方式。
(2)在该网络中增加终端接入认证设备，可以选择在接入层、核心层或者DMZ区部署。请选择最合理的部署区域并说明理由。
