题目详情

试题一（25分）
阅读以下关于软件系统分析与建模的叙述，在纸上回答问题1至3。
【说明】
某软件公司拟开发—套汽车租赁系统,科学，安全和方便的管理租赁公司的各项业务，提高公司效率，提升利率。注册用户在使用系统镜像车辆预约时需执行—下操作:口(a)用户登录系统口(b)查询车辆信息口(c)预订车辆口（d）提取车辆(e)归还车辆口(f)计算结余口（g）查询换车时间


【问题1】（7分）
在面向对象软件分析过程中，状态机图和活动图用于建立软件的动态模型，主要描述系统随时间变化的行为，请分别阐述这两种图的概念和特点。

【问题2】（9分）

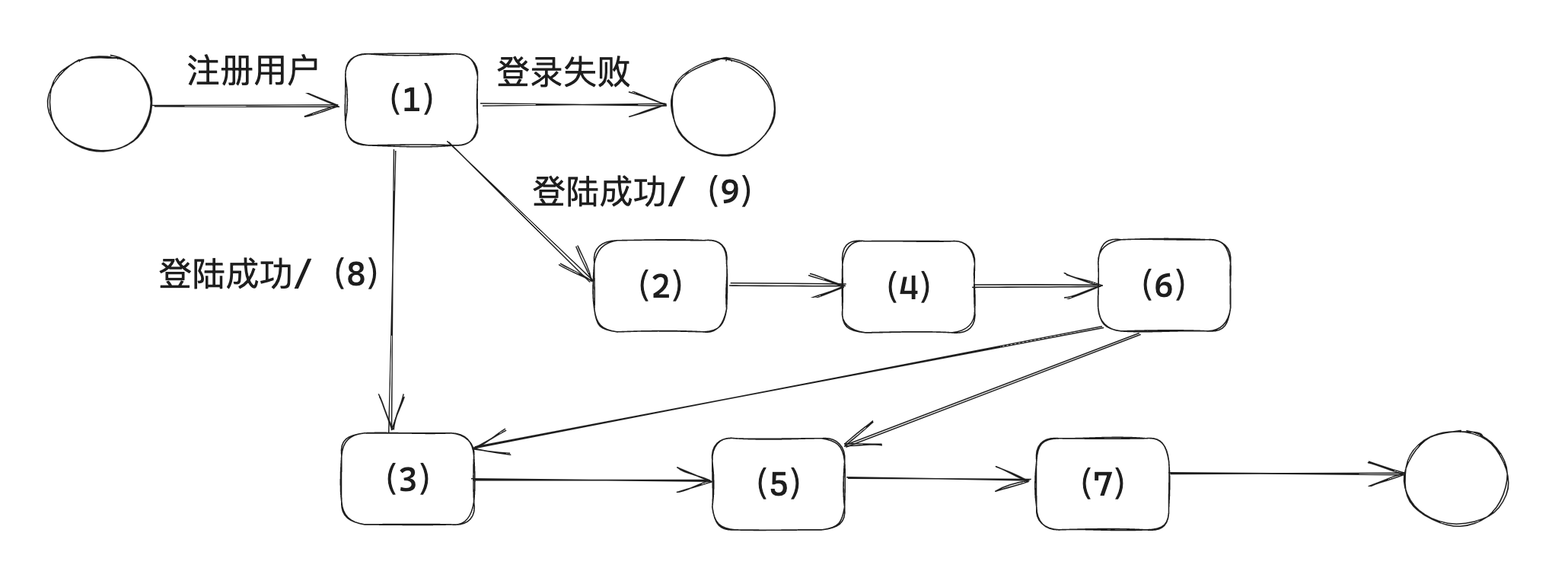

图1-1给出了采用状态机图描写的注册用户的状态交换过程，请使用题干给出的(a) ~ (g)补充完善图1-1中的(1) ~(7)，并给出（8）和(9)空白处的状态转移执行动作。将正确的答案填写在答题纸上。

【问题3】（9分）
RUP中有9个核心工作流,分6个核心过程和3个核心支持工作流。9个核心工作流在项目中迭代被使用在每次迭代中以不同的重点和强度重复。结合题干案例,用300字以内的文字简要说明RUP中9个核心工作流的主要作用。
