试题二（15分）
阅读下列说明，回答问题1至问题3，将解答填入答题纸的对应栏内。
【说明】
某新能源汽车公司为了提升效率。需开发一个汽车零件采购系统.请完成系统的数据库设计
【概念结构设计】


【需求描述】
(1记录供应商的信息,包括供应商的名称地地和一个电活
(2)记录零件的信息,包括零件的编码.名称知价格.
(3)纪录车型信息，包括车型的编号,名称和规格.
(4)记录零件采购信息,某个车型的某种零件可以从多家供应商采购，某种零件也可以被多个车型采用，某家供应商也可以供应多种零件，还包括采购数量和采购日期
【逻辑结构设计】
根据概念结构设计阶段完成的实体联系图，得出如下关系模式(不完整):
供应商(名称,地址,电话)
零件(编码各称，价格)
车型(编号.各称.规格)
采购(车型编号,供应商名称.(a)，(b)，采购日期)

【问题1】（5分）

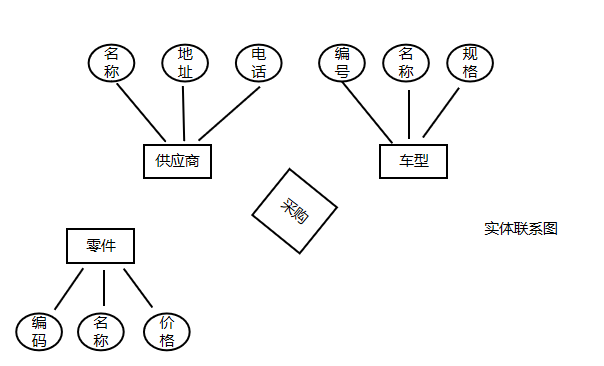

根据描进,补充图1的实体联系图(不增加新的实体)

【问题2】（3分）
补充逻结构设计结果中的(a)，(b)两处空缺,并标注主键和外键完整性约束

【问题3】（7分）
该汽车公司现新增如下需求:记录车型在全国门店的销售情况,门店信息包括门店的编号,地址和电话,销售包括销售数量和销售日期等
对原有设计进行以下修改以实现该需求:
(1)在图1中体现门店信息及其车型销售情况、并标明新增的实体和联系,及其心要属性.
(2)给出新增加的关系模式,并标注主键和外键完整性约束
