案例
真题
（2023年上半年）
试题三（20分）
回答下列问题回答问题1至问题3，将解答填入答题纸对应栏内。
【说明】

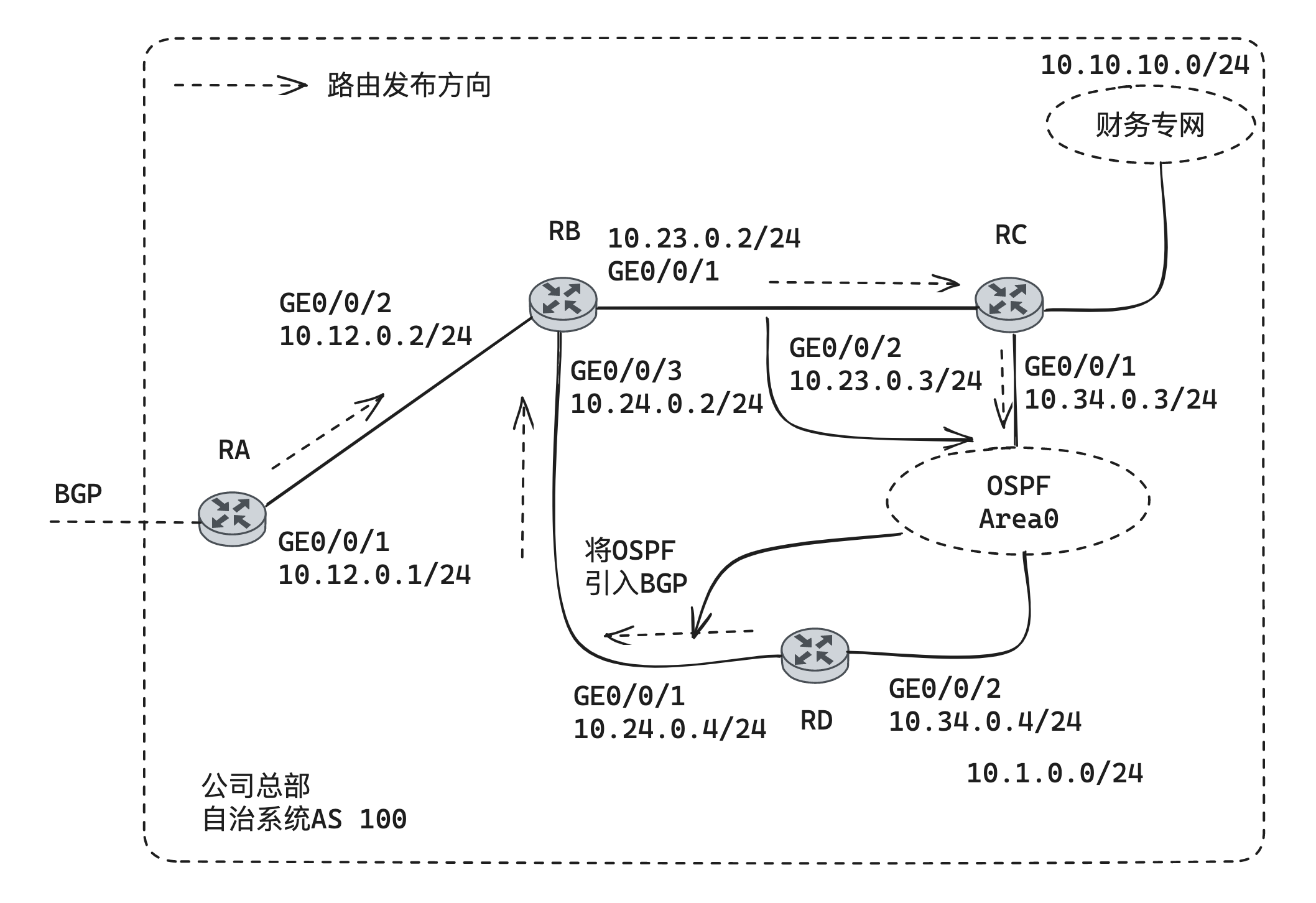

图3-1为某公司网络骨干路由拓扑片段(分部网络略)，公司总部与分部之间运行BGP获得路由，路由器RA、RB、RC以及RD之间配置iBGP建立邻居关系，RC和RD之间配置OSPF进程。所有路由器接口地址信息如图所示，假设各路由器已经完成各个接口IP等基本信息配置。
【问题1】（2分）
按图3-1所示配置完成BGP和OSPF路由相互引入后，可能会出现路由环路,请说明产生路由环路的原因。
【问题2】（10分）
要求:配置BGP和OSPF基本功能(以RA和RB为例)，并启用RC和RD之间的认证，以提升安全性。
补全下列命令完成RA和RB之间的BGP配置:#RA启用BGP，配置与RB的IBGP对等体关系
[RA]bgp 100
[RA-bgp]router-id 10.11.0.1
[RA-bgp]peer 10.12.0.2 as-number (1)
[RA-bgp]ipv4-familyunicast
[RA-bgp-af-ipv4]peer (2) enable
[RA-bgp]quit
#RB启用BGP,配置与RA、RC和RD的IBGP对等体关系
[RB]bgp 100
[RB-bgp]router-id 10.22.0.2
[RB-bgp]peer
(3) as-number 100 #配置与RA的对等关系 ........#其它配置省略
#配置RC和RD的OSPF功能(以RC为例)，并启用OSPF认证
[RC]ospf 1 router-id 10.33.0.3
[RC-ospf-1]area 0
[RC-ospf-1-area-0.0.0.0]network (4)#发布财务专网给RD,其它省路
[RC-ospf-1-area-0.0.0.0]authentication-mode simple ruankao
[RC-ospf-1]quit
(5) OSPF认证方式有哪些?上述命令中配置RC的为哪种?
(6)如果将命令authentication-mode simple ruankao替换为authentication-mode simple plain ruankao，则两者之间有何差异?
【问题3】（8分）
要求:配置BGP和OSPF之间的相互路由引入并满足相应的策略，配置路由环路检测功能。
[RC-ospf-1]import-route bgp permit-ibgp #该命令的作用是(7).....#其它配置省略
#配置RD的BGP引入OSPF路由，并配置路由策略禁止发布财务专网的路由给BGP.
[RD] acl number 2000 #配置编号为2000的ACL,禁止10.10.10.0/24通过
[RD-ac1-basic-2000] rule deny source (8)0.0.0.255
[RD-ac1-basic-2000] quit
[RD] route-policy rp #配置名为rp的路由策略
[RD-route-policy] if-match ac1(9)
[RD-route-policy] quit
[RD] bgp100
[RD-bgp] ipv4-family unicast
[RD-bgp-af-ipv4] import-route ospf 1 (10)
[RD-bgp]quit
#以RA为例，启用BGP环路检测功能。
[RA] route (11) bgp enable
