案例
真题
（2023年下半年（第1批））
试题一（20分）
阅读以下说明，回答问题1至问题3，将解答填入答题纸对应栏内。
【说明】

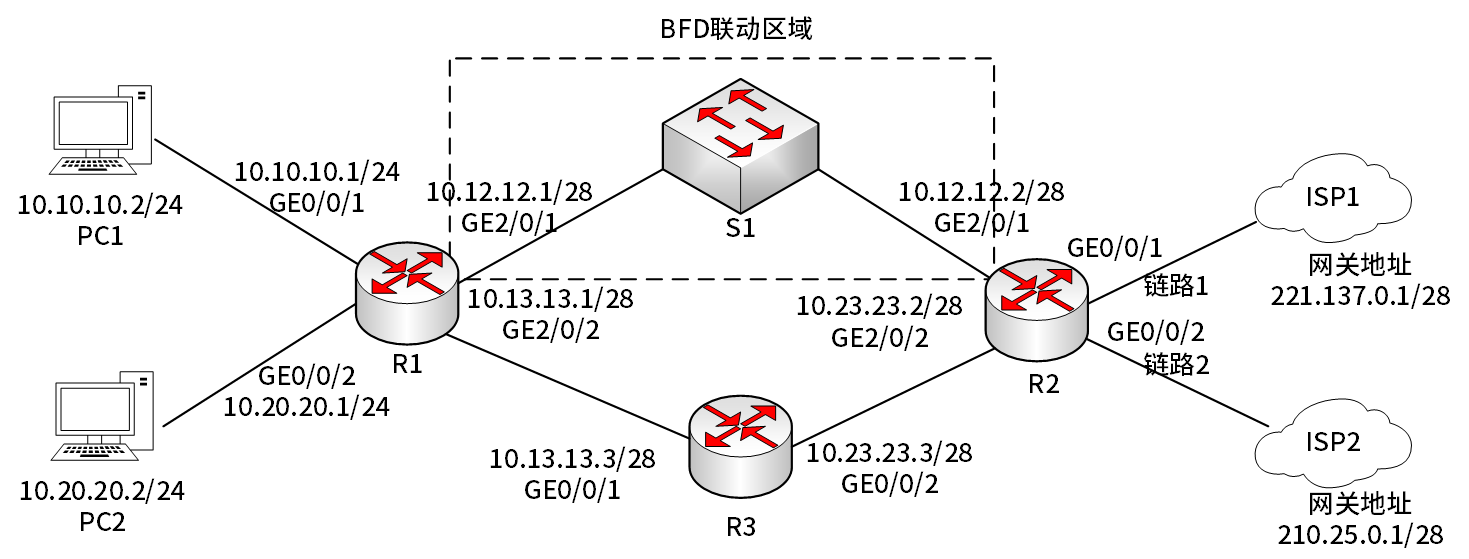

图1为某公司网络拓扑片段，从R1到R2有两条转发路径，下一跳分别为R2和R3。由于R1和R2之间物理距离较远，通过一个二层交换机S1作为中继。假设图中设备已完成接口IP地址配置.
【问题1】（2分）
从PC1发出目的地址为ISP1的IP报文默认将转发至R2的接口GE2/0/1，PC1构造顿时，是否需要获得该接口的MAC地址址?请说明原因
【问题2】（10分）
假设R2不支持BFD(双向转发检测)，要求在R1上使用静态路由与BFD联动技术，实现当R2与S1之间的链路出现故障时，R1能快速感知，并将流量切换到R3的链路上。
补全下列命令片段完成R1的相关配置
[R1]bfd//启动BFD功能
[R1]quit
[R1]bfd R1toR2 bind peer-ip (1) interface Giga
bitEthemet2/0/1 one-arm-echo//配置R1和R2之间的BFD会话
[R1-R1toR2]discriminator local 1//BFD本地标识符1
[R1-R1toR2](2) //提交配置
[R1]quit
[R1lip route-static 0.0.0.0 0.0.0.0 GigabitEthemet2/0/1 (3) track (4) R1 to R2//配置R1的缺省路由，联动BFD使得R1到2的流量优先走R1→S1→R2链路，当此链路发生故障时，流量切换到R1→R3→R2链路上
[R1lip route-static 0.0.0.0 0.0.0.0 GigabitEthernet
2/0/2 10.13.13.3 preference 100
该条命令的功能是(5)
【问题3】（8分）
路由器R2作为公司接入网关，为内网用户提供双链路服务，两条链路都通过静态IP方式接入运营商。要求在R2的两个上行接口配置NAT，使内网用户可以访问Internet。 补全下列命令片段完成R2的相关配置
[R2aclnumber3001/允许内部所有网段通过NAT访问外网
[R2-acl-adv-3001] rule 5 permit ip source 10.0.0.0(6)
[R2-acladv-3001]quit
[R2] interface gigabitethernet 0/0/1
[R2-GigabitEthernet0/0/1]nat (7) 3001//在GEO/0/1接口配置NAT
[R2-GigabitEthernet0/0/1] quit
......
[R2lip route-static 0.0.0.0 0 221.137.0.1
[R2]ip route-static 0.0.0.0 0 210.25.0.1
[R2]ip load-balance hash src-ip
上述三条命令的功能是(8)
